文字识别¶
1 简介¶

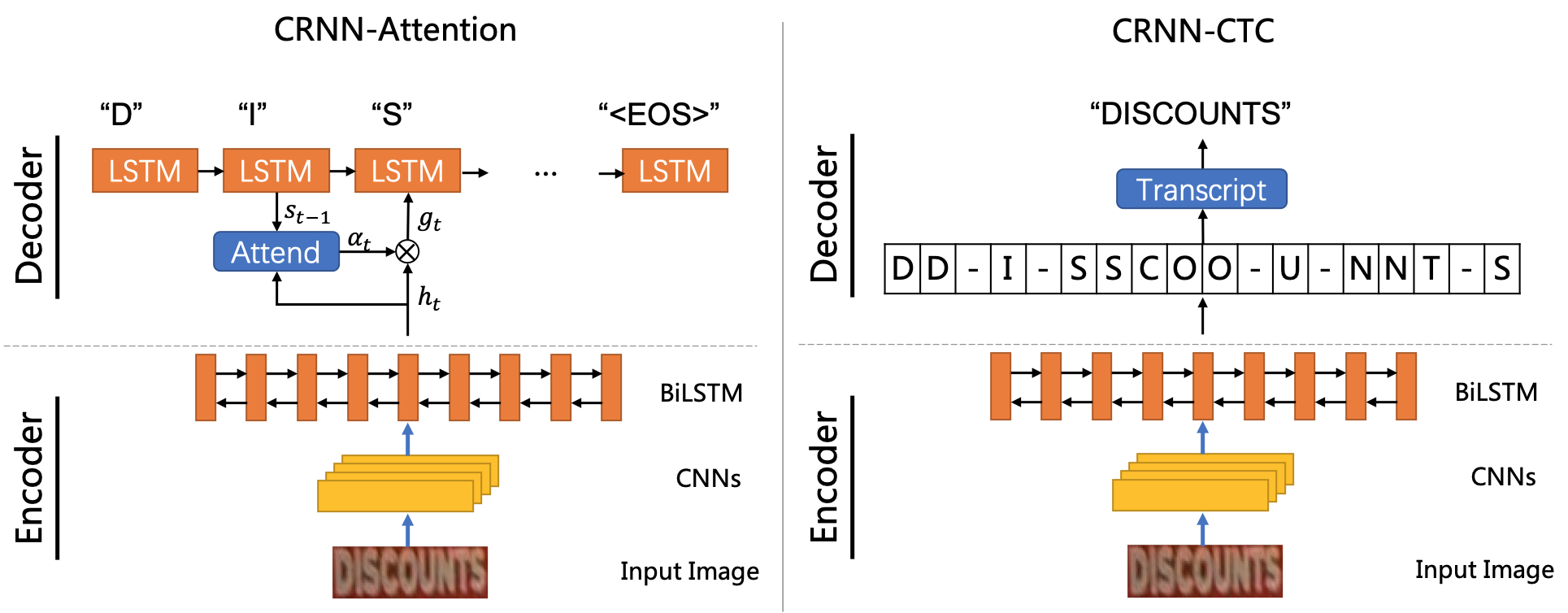

PAI-EasyVision支持的文字识别算法包含CRNN-Attention、CRNN-CRCC、CNN-SpatialAttention、TransformerOCR等，主要算法框架如下图所示。
2 使用示例¶
以小票文本识别为例，训练CRNN-Attention模型为例，介绍如何训练一个文字识别模型
2.1 数据准备¶
VOC我们已经提供了转换好的tfrecord， 下载VOC到 data 文件夹下
ossutil cp -r oss://pai-vision-data-hz/data/recipt_text/recognition_tfrecords/ data/recipt_text/recognition_tfrecords
下载我们提供的中英文数据预训练的文字识别模型到pretrained_models文件夹下
ossutil cp -r oss://pai-vision-data-hz/pretrained_models/general_crnn_attn_resnet15 pretrained_models/general_crnn_attn_resnet15
2.2 模型训练¶
2.2.1 文件配置形式¶
运行如下python代码即可启动文件配置形式的训练评估流程，样例配置文件参见sample_config，配置文件参数说明参见proto文档。如果你使用了自定义的配置文件，把easy_vision.TEXT_RECOG_CRNN_ATTN_CONFIG_RECIPT 替换为你的配置文件路径即可。
import easy_vision
easy_vision.train_and_evaluate(easy_vision.TEXT_RECOG_CRNN_ATTN_CONFIG_RECIPT)
2.2.2 参数配置训练¶
运行如下python代码即可启动参数配置形式的训练评估流程
import easy_vision
param_config = """
--model_type TextRecognition
--backbone text_resnet15
--use_pretrained_model true
--train_batch_size 32
--test_batch_size 32
--initial_learning_rate 0.0001
--optimizer adam
--lr_type exponential_decay
--decay_epochs 10
--decay_factor 0.7
--staircase true
--train_data data/recipt_text/recognition_tfrecords/train_*.tfrecord
--test_data data/recipt_text/recognition_tfrecords/test.tfrecord
--model_dir experiments/recipt_text/crnn_attn_resnet15_fixed_height"""
easy_vision.train_and_evaluate_with_param_config(param_config)
param_config 包含若干模型配置参数，格式遵循python argparser格式，各参数具体说明如下，所有字符串均不需要加引号
| 参数名称 | 参数描述 | 参数值格式 | 默认值 |
|---|---|---|---|
| model_type | 训练模型类型 | 字符串，可选范围 TextRecognition |
无，必选字段 |
| backbone | 文字识别模型使用的backbone | 字符串格式，可取值范围： text_resnet15 vgg_bai |
无，必选参数 |
| weight_decay | l2 regularization的大小 | 浮点 | 1e-4 |
| image_resize_height | 图片高度缩放大小 | 整型 | 32 |
| image_resize_width | 图片宽度缩放大小，如果默认为-1，则为固定宽高比缩放 | 整型 | -1 |
| min_input_ratio | 图片最小的宽高比约束，当固定宽高比缩放时生效 | 浮点数 | 0.125 |
| max_input_ratio | 图片最大的宽高比约束，当固定宽高比缩放时生效 | 浮点数 | 38.0 |
| num_buckets | 图片分桶数目，相似宽高比的会被分进同一个桶中，当固定宽高比缩放时生效 | 整型 | 10 |
| random_distort_color | 是否在训练时随机扰动图片的亮度、对比度、饱和度 | 布尔 | true |
| rgb_to_gray | 是否将图片转换为灰度图 | 布尔 | true |
| encoder_type | 编码器类型 crnn: CNN+RNN编码器 cnn_line: CNN编码器 cnn_spatial: CNN编码器，用于spatial attention |
字符串，可选范围 crnn cnn_line cnn_spatial |
crnn |
| encoder_num_layers | 编码器层数（一般指RNN层数或RNN层数，CNN不计算在内） | 整型 | 2 |
| encoder_rnn_type | 编码器中RNN的类型， bi：双向rnn encoder uni：单向rnn encoder |
字符串，可选范围 bi uni |
uni |
| encoder_hidden_size | 编码器中的隐藏层神经元数目 | 整型 | 512 |
| encoder_cell_type | 编码器中的rnn cell类型 | 字符串，可选范围 basic_lstm gru layer_norm_basic_lstm nas |
basic_lstm |
| decoder_type | 解码器类型 | 字符串，可选范围 attention ctc |
attention |
| decoder_num_layers | 解码器层数 | 整型 | 2 |
| decoder_hidden_size | 解码器中的隐藏层神经元数目 | 整型 | 512 |
| decoder_cell_type | 解码器中的rnn cell类型 | 字符串，可选范围 basic_lstm gru layer_norm_basic_lstm nas |
basic_lstm |
| embedding_size | 字典的embedding大小 | 整型 | 64 |
| beam_width | beam search中的beam width | 整形 | 0 |
| length_penalty_weight | beam search中的length penalty，用于避免短序列倾向 | 浮点数 | 0.0 |
| attention_mechanism | 解码器中的attention类型 | 字符串，可选范围 luong scaled_luong bahdanau normed_bahdanau |
normed_bahdanau |
| optimizer | 优化方法，其中momentum就是sgd | 字符串，可选方法如下： momentum adam |
momentum |
| lr_type | 学习率调整策略 exponential_decay, 指数衰减，详细参考tf.train.exponential_decay polynomial_decay, 多项式衰减，详细参考tf.train.polynomial_decay， 其中num_steps自动设置为总的训练迭代次数，end_learning_rate为initial_learning_rate的千分之一 manual_step， 人工指定各阶段的学习率， 通过decay_epochs 指定需要调整学习率的迭代轮数， 通过learning_rates指定对应迭代轮数使用的学习率 cosine_decay，通过余弦曲线调制学习率变化，最终会降到0。详细参考论文， 通过decay_epochs 指定需要调整学习率的迭代轮数 |
字符串，可选方法如下： exponential_decay polynomial_decay manual_step cosine_decay |
exponential_decay |
| initial_learning_rate | 初始学习率 | 浮点数 | 0.01 |
| decay_epochs |
如果使用exponential_decay, 参数对应 tf.train.exponential_decay中的decay_steps，后端会自动根据训练数据总数把decay_epochs转换为decay_steps。例如数值可填：10，一般是总epoch数的1/2。 如果使用manual_step， 参数表示需要调整学习率的迭代轮数， "16 18"表示在16epoch 18 epoch对学习率进行调整。一般这两个值取总设置的总epoch的8/10、9/10 |
整数列表 20 20 40 60 |
20 |
| decay_factor | tf.train.exponential_decay 中的decay_factor | 浮点数 | 0.95 |
| staircase | tf.train.exponential_decay 中的staircase | 布尔 | true |
| power | tf.train.polynomial_decay 中的power | float | 0.9 |
| learning_rates | manual_step学习率调整策略中使用的参数，表示在指定epoch 学习率调整为多少. 如果您指定的调整epoch有两个，则需要在此也填写两个对应的学习率。例：decay_epoches为20 40，此处填写0.001 0.0001，则代表在20epoch学习率调整为0.001，40epoch学习率调整为0.0001。建议这几次调整的学习率是初始学习率的1/10、1/100、1/1000...... | manual_step学习率调整策略中使用的参数，表示在指定epoch 学习率调整为多少 | 浮点列表 |
| lr_warmup | 是否对学习率做warmup | 布尔 | false |
| lr_warm_up_epochs | 学习率warmup的轮数 | 浮点型 | 1 |
| train_data | 训练数据文件oss路径 | oss://path/to/train_*.tfrecord | 无，必选参数 |
| test_data | 训练过程中评估数据oss路径 | oss://path/to/test_*.tfrecord | 无，必选参数 |
| train_batch_size | 训练batch_size | 整型， 例如32 | 无，必选参数 |
| test_batch_size | 评估batch_size | 整型， 例如32 | 无，必选参数 |
| train_num_readers | 训练数据并发读取线程数 | 整型 | 4 |
| model_dir | 训练所用oss目录 | oss://path/to/model | 无，必选参数 |
| pretrained_model | 预训练模型oss路径，如果提供，会在此模型基础上finetune | oss://pai-vision-data-hz/pretrained_models/inception_v4.ckpt | "" |
| use_pretrained_model | 是否使用预训练模型 | 布尔型 | true |
| num_epochs | 训练迭代轮数，1表示所有训练数据过了一遍 | 整型 40 | 无，必选参数 |
| num_test_example | 训练过程中评估数据条目数， -1表示使用所有测试数据集数据 | 整型，例如2000 | 可选，默认-1 |
| num_visualizations | 评估过程可视化显示的样本数目 | 整型 | 10 |
| save_checkpoint_epochs | 保存checkpoint的频率，以epoch为单位， 1表示每过一遍训练数据保存一次checkpoint | 整型 | 1 |
| save_summary_epochs | 保存summary的频率，以epoch为单位， 0.01 表示每过1%训练数据保存一次summary | 浮点 | 0.01 |
| num_train_images | 总的训练样本数，如果使用自己生成的tfrecord需要提供该信息 | 整型 | 可选，默认0 |
| label_map_path | 类别映射文件，如果使用自己生成的tfrecord需要提供该信息 | 字符串 | 可选，默认"" |
